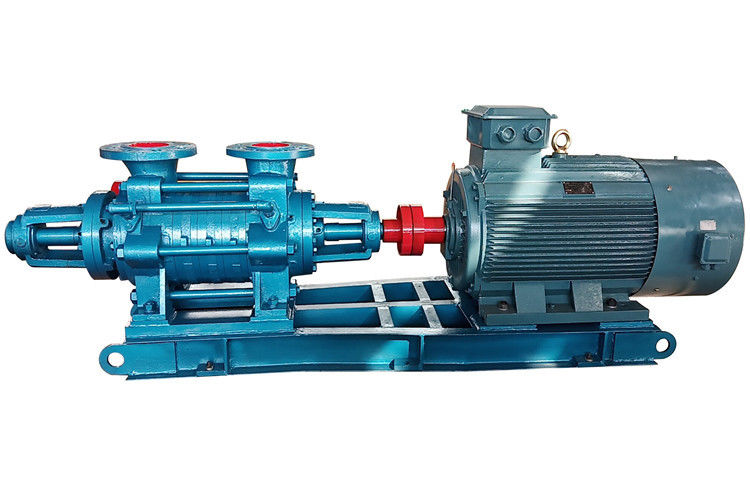

हैवी ड्यूटी हाई प्रेशर मल्टीस्टेज बॉयलर फीड पंप

पैकेजिंग और वितरण

पैकेज के प्रकार: मानक निर्यात पैकिंग लकड़ी के मामले

चित्र उदाहरण:

समय सीमा :

मात्रा (सेट)	1 - 10	11 - 50	> 50
EST।समय (दिन)	15	30	बातचीत करने के लिए

1. उत्पाद विवरण:

2.उत्पाद अवलोकन:

मॉडल-डी.डीजी पंप सिंगल सक्शन मल्टीस्टेज सेंट्रीफ्यूगल पंप है, जो बिना ठोस कणों या अन्य तरल के साफ पानी को पंप करने के लिए उपयुक्त है, जिसकी भौतिक-रासायनिक संपत्ति साफ पानी के समान है।ट्रांसमिशन माध्यम आमतौर पर 105ºC के तापमान से अधिक नहीं होता है (अन्यथा बताएं कि तापमान 105 डिग्री से अधिक है)।यह व्यापक रूप से शहर, ग्रामीण इलाकों, उद्योग और बॉयलर फीड वॉटर के लिए उपयोग किया जाता है।

3. निर्माण विवरण:

मॉडल-डी.डीजी पंप खंडीय प्रकार का पंप है, जो सक्शन नोजल सक्शन सेक्शन में है। मॉडल-डी पंप का इनलेट क्षैतिज है, मॉडल-डीजी पंप का इनलेट लंबवत है।आउटलेट आउटलेट अनुभाग में है, ऊर्ध्वाधर और ऊपर, आवश्यकता के अनुसार लिफ्ट बढ़ जाती है और पंप चरण घट जाती है।पंप अच्छी तरह से स्थापित है या नहीं, पंप के प्रदर्शन पर बहुत प्रभाव पड़ता है, विशेष रूप से प्रत्येक वेन व्हील आउटलेट और गाइड वेन इनलेट के लिए।

मॉडल डी, डीजी पंप के मुख्य भाग हैं: इनलेट सेक्शन, मीडियम सेक्शन, आउटलेट सेक्शन, गाइड वेन, एंड स्टेज गाइड वेन, गाइड वेन केस, बैलेंस रिंग केस, फिलिंग बॉडी, वाटर कूलिंग चैंबर कवर (डी टाइप नहीं है), सील रिंग, बेयरिंग बॉडी, बियरिंग एंड कवर, एक्सल, वेन, बैलेंस डिस्क, एक्सल स्लीव, मीडियम केस, बियरिंग कवर आदि।

इनलेट सेक्शन, मीडियम सेक्शन, गाइड वेन, एंड स्टेज गाइड वेन, आउटलेट सेक्शन, फिलिंग बॉडी कास्ट आयरन से बनी होती है, जिसे कसने वाले बोल्ट के साथ तय किया जाता है और पंप के ऑपरेशन रूम को बनाया जाता है, इसे रोकने के लिए हर सेक्शन के बीच 0.2 मिमी मोटाई के पेपर से सील किया जाता है। लीक।वेन व्हील कास्ट कॉपर या उच्च गुणवत्ता वाले कास्ट आयरन से बना होता है, इसमें वेन होता है और अंदर तरल अक्षीय सिंगल साइड में हो जाता है।फलक असर दबाव के कारण आगे और पीछे कोई मतलब नहीं है, अक्षीय बल मौजूद है;बैलेंस डिस्क द्वारा बियर, वेन व्हील को स्टिल बैलेंस द्वारा ठीक किया गया।कपलिंग की तरफ से देखे जाने पर पंप दक्षिणावर्त दिशा में घूमता है।

एक्सल उच्च गुणवत्ता वाले कार्बन स्टील, वेन व्हील, एक्सल स्लीव, मीडियम स्लीव, बियरिंग ब्लेंड, एक्सल में फिक्स की गई की और नट, एक्सल के अंत में फिक्स किए गए कपलिंग पार्ट्स, सीधे मोटर के साथ संयुक्त से बना है।

सील की अंगूठी कच्चा लोहा से बनी होती है, उच्च दबाव वाले पानी को इनलेट में लीक होने से रोकने के लिए, इनलेट सेक्शन और मीडियम सेक्शन पर अलग से तय किया जाता है, पहनने के बाद कमजोर हिस्से बदल जाते हैं।

गाइड वेन केस कच्चा लोहा से बना होता है, गाइड वेन पर तय किए गए चरणों के बीच पानी के बैक-फ्लो से बचा जाता है, जो कमजोर भागों को पहनने के बाद बदलने की आवश्यकता होती है।बैलेंस रिंग केस कास्ट कॉपर या कास्ट आयरन से बना होता है, जो आउटलेट सेक्शन, बैलेंस डिस्क पर फिक्स होता है और यह आमतौर पर बैलेंस डिवाइस बनाता है।

बैलेंस डिस्क पहनने का विरोध करने वाले कच्चा लोहा से बना है, जो आउटलेट सेक्शन और भरने वाले शरीर के बीच धुरी पर स्थापित है, अक्षीय बल को संतुलित करता है।

आस्तीन गुणवत्ता वाले कार्बन स्टील से बना है, सतह को भरने वाले कक्ष में उच्च आवृत्ति शमन द्वारा इलाज किया जाता है, क्योंकि पंप धुरा की रक्षा करना कमजोर भागों है, इसे पहनने के बाद बदल दें।

बियरिंग शॉर्ट सिलिंडर रोलर बियरिंग है, जो बाई3 लिथियम-आधारित ग्रीस को लुब्रिकेट करती है।

भरने वाले हिस्सों का उपयोग सीलिंग के लिए किया जाता है, हवा में प्रवेश करने से बचें और तरल लीक होने की मात्रा से बचें।फिलिंग की टाइटनेस सही होनी चाहिए।

मॉडल-डीजी पंप फिलिंग बॉडी में कूल डिवाइस होता है, जिसका उपयोग मध्यम तापमान बहुत अधिक होने पर ठंडे पानी से ठंडा करने के लिए किया जाता है।

4. संरचना:

5. डेटा शीट:
